Zum Patent angemeldetes Spline-Werkzeug.

Exemple de cannelures tracées avec l'outil.

Werkzeug, das gerade Flöten oder Spiralen nach links oder rechts schneidet und die beiden Spiralen kombiniert, um ein Ananasmuster zu erstellen.

Rapporteur d'angle pour indexer les coupes.

Ein großer Winkelmesser am Kopf der Drehmaschine steuert die Drehwinkel des Werkstücks. Bei geraden Keilen wird der Winkelmesser eingerastet und der Schlitten vom Kabel gelöst.

Der Werkzeugtisch ist an jedem Ende an der Drehplatte befestigt.

Montage sur un tour désactivé.

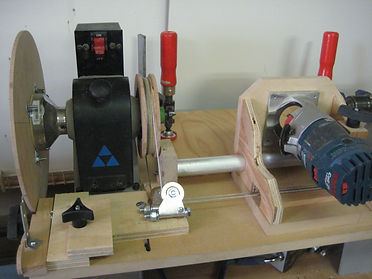

Das Werkzeug wird auf einer Holzdrehmaschine montiert, um von seinem Montagesystem zu profitieren. Es ist unbedingt erforderlich , die Drehmaschine vom Stromnetz zu trennen, da ein versehentliches Einschalten das Werkzeug zerstören würde.

Das Werkzeug ähnelt in der Tat einem Querrudersteuerungssystem in einem Flugzeug. Das Hauptelement ist ein Kabel mit geschlossenem Kreislauf, an dem der Schlitten befestigt ist, auf dem eine Spindelformmaschine montiert ist.

Abhängig davon, ob der Schlitten an dem einen oder anderen der durch den Schlitten verlaufenden Kabel befestigt ist, induziert die Bewegung des Schlittens eine Drehung des an den Drehpunkten montierten Teils in die eine oder andere Richtung.
